دبابيس القاذف القياسيةهي مكونات أساسية في أنظمة القولبة بالحقن، وهي مسؤولة عن القذف الدقيق والمتكرر للأجزاء المقولبة من تجويف القالب. توفر هذه المقالة استكشافًا منظمًا وفنيًا لدبابيس القاذف القياسية، مع التركيز على معايير الأبعاد ومواصفات المواد والمبادئ التشغيلية وسيناريوهات التطبيق والتحديات المعترف بها في الصناعة. الهدف هو توضيح كيفية عمل هذه المكونات ضمن تصميمات القوالب الحديثة مع معالجة الأسئلة الفنية الشائعة التي يثيرها مهندسو الأدوات ومصممو القوالب ومتخصصو المشتريات.

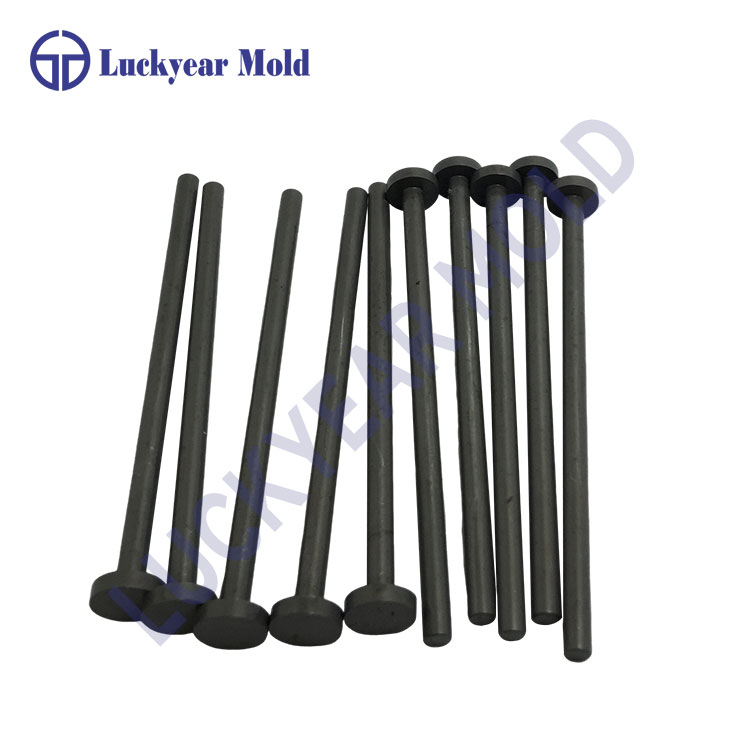

دبابيس القاذف القياسية عبارة عن مكونات أسطوانية مصممة بدقة ومثبتة في قوالب الحقن لدفع الأجزاء المقولبة ميكانيكيًا خارج التجويف بعد مرحلة التبريد. دورهم الأساسي هو ضمان القالب المتسق بدون تشوه، تلف السطح، أو انقطاع الإنتاج. تعمل هذه المسامير داخل نظام القاذف، وتتزامن مع لوحات القاذف ودبابيس الإرجاع للحفاظ على استقرار الدورة.
في بيئات التصنيع كبيرة الحجم، تؤثر موثوقية دبابيس القاذف القياسية بشكل مباشر على طول عمر القالب وكفاءة الإنتاج. يمكن أن يؤدي الاختيار غير الصحيح أو عدم تناسق الأبعاد إلى قوة طرد غير متساوية، أو التصاق الأجزاء، أو تآكل القالب المبكر. لذلك، يتم إنتاج دبابيس القاذف القياسية وفقًا للمعايير المعترف بها دوليًا مثل DIN، وJIS، وISO، مما يضمن إمكانية التبادل والأداء المتوقع.
تركز هذه المقالة على كيفية تصميم دبابيس القاذف القياسية وتحديدها وتطبيقها عبر سيناريوهات التشكيل المختلفة، مع التركيز على الوضوح الفني بدلاً من اللغة الترويجية.
يعتمد أداء دبابيس القاذف القياسية بشكل كبير على دقة الأبعاد، وتركيب المواد، وسلامة السطح. يتم التحكم في هذه المعلمات بإحكام أثناء التصنيع لتلبية المتطلبات التشغيلية لآلات قولبة الحقن الحديثة.
| المعلمة | النطاق النموذجي | ملاحظات فنية |
|---|---|---|
| القطر | Ø1.0 مم – Ø25.0 مم | أرضية دقيقة للحفاظ على الاستقامة والملاءمة |
| طول | يصل إلى 1000 ملم | أطوال مخصصة متاحة على أساس عمق القالب |
| مادة | SKD61 / H13 / SKH51 | تم اختيارها للصلابة والمتانة ومقاومة الحرارة |
| صلابة | مجلس حقوق الإنسان 58-62 | يضمن مقاومة التآكل والتشوه |
| الانتهاء من السطح | را ≥ 0.2 ميكرومتر | يقلل الاحتكاك والغضب أثناء التشغيل |
| المعالجة الحرارية | تصلب الفراغ | يحسن استقرار الأبعاد |
تشتمل عمليات التصنيع عادةً على الخراطة باستخدام الحاسب الآلي، والطحن غير المركزي، والمعالجة الحرارية الفراغية، والطلاءات السطحية الاختيارية مثل TiN أو DLC. يتم اختيار هذه العمليات لتحقيق التوازن بين الصلابة والمتانة الأساسية، مما يمنع فشل الهشاشة في ظل دورات التحميل المتكررة.
يتم تطبيق دبابيس القاذف القياسية عبر مجموعة واسعة من عمليات قولبة الحقن، بما في ذلك مكونات السيارات، ومساكن الأجهزة الإلكترونية الاستهلاكية، والمستهلكات الطبية، والأجزاء البلاستيكية الصناعية. يتم تحديد موضعها وكميتها أثناء تصميم القالب، بناءً على هندسة الأجزاء، وسمك الجدار، وسلوك انكماش المادة.
تتضمن اعتبارات الأداء دقة المحاذاة وظروف التشحيم والتمدد الحراري. في بيئات القولبة ذات درجة الحرارة العالية، يصبح اختيار المواد أمرًا بالغ الأهمية لمنع التليين أو الانحناء. بالنسبة للمواد البلاستيكية الكاشطة أو المملوءة بالزجاج، غالبًا ما يتم تحديد دبابيس القاذف المعالجة سطحيًا لتقليل التآكل.
يوصى بالفحص المنتظم وجداول الاستبدال، حيث أن أي ضرر طفيف في السطح يمكن أن ينقل العيوب إلى الأجزاء المقولبة. يسمح التوحيد القياسي لفرق الصيانة باستبدال المسامير البالية دون الحاجة إلى إعادة تصنيع واسعة النطاق، مما يقلل من وقت التوقف عن العمل.
كيف يتم اختيار دبابيس القاذف القياسية لتصميم قالب معين؟
يعتمد الاختيار على تصميم التجويف، وقوة الطرد المطلوبة، ونوع المادة، ودرجة حرارة تشغيل القالب. يقوم المهندسون بحساب قطر الدبوس وكميته لتوزيع القوة بالتساوي وتجنب تشوه الجزء.
كيف يؤثر تشطيب السطح على أداء دبوس القاذف؟
يعمل السطح الناعم على تقليل الاحتكاك بين الدبوس ولوحة القالب، مما يقلل من التآكل ويمنع الالتصاق. ويساهم هذا بشكل مباشر في دورات طرد أكثر سلاسة وعمر خدمة أطول.
كم مرة يجب استبدال دبابيس القاذف القياسية؟
تعتمد فترات الاستبدال على حجم الإنتاج، ودرجة كشط المادة، وممارسات الصيانة. يتم استخدام الفحص البصري لعلامات التآكل أو الانحناء أو تغير اللون بشكل شائع لتحديد إمكانية الخدمة.
من منظور الصناعة، تركز اتجاهات التطوير المستقبلية لدبابيس القاذف القياسية على الطلاءات المتقدمة، والمواد المقاومة للتعب الأعلى، والتفاوتات الأكثر صرامة في الأبعاد لدعم تصميمات القوالب المعقدة بشكل متزايد وخطوط الإنتاج الآلية.
كمشارك معترف به في سلسلة توريد مكونات الأدوات،لاكييرتوفر دبابيس القاذف القياسية المصنعة وفقًا للمعايير الدولية، مما يدعم الجودة المتسقة وموثوقية التطبيق عبر متطلبات التشكيل المتنوعة.
لمزيد من التفاصيل الفنية أو المواصفات المخصصة أو دعم المشتريات فيما يتعلق بدبابيس القاذف القياسية،اتصل بناللتعامل مع فريق فني مخصص للمساعدة الموجهة نحو التطبيقات.
